耐久性向上鉄筋

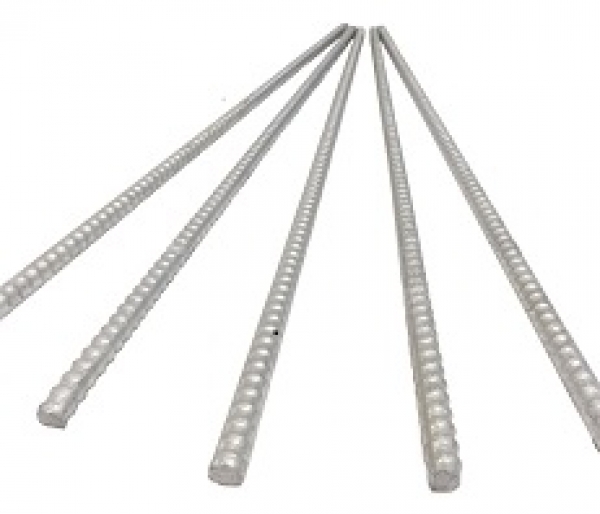

耐久性向上鉄筋 (一財)日本建築センター評定取得 溶融亜鉛めっきを使用

開口部等(床開口、出入口開口)は、不連続断面であり、構造的にも力の流れが複雑となり、亀裂が生じやすい状況にあります。
建築物の耐久性を考えれば、開口部等に用いる補強筋(斜め筋、メッシュ筋)は、めっき鉄筋を採用することが望ましいと考えております。
"めっき鉄筋”は、コンクリート中においても恒久性があることは、多くの研究でも解明されております、また耐久性に優れ、付着性能もめっき無し異形棒鋼に比べても同等です。

特長

1.適用されている溶融亜鉛めっきは、JIS H8641 HD2-55の規格で、
 過酷な腐食環境下でも使用可能です。
2.JIS G 3112「鉄筋コンクリート用棒鋼」に規定される機械的性能を保持します。
3.下記図参照

各種鉄筋とめっき鉄筋の比較
普通鉄筋 エポキシ鉄筋 めっき鉄筋
付着力強度

1

0.8

1

コスト

1

2

×

1.5

犠牲防食作用
耐熱性 ×

※犠牲防食作用とはめっき鉄筋にキズがついた場合でも、鉄と比べ、イオン化傾向の大きい亜鉛(Zn)が、先に溶解することで、鉄を保護し、腐食から守る作用です。

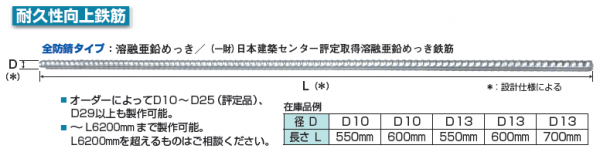

製品寸法

耐久性向上鉄筋施工例

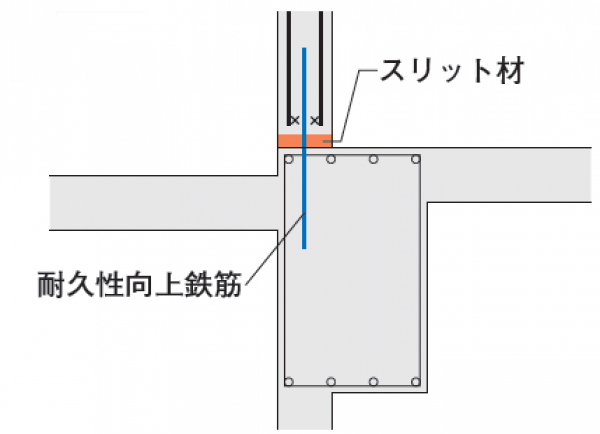

鉛直部

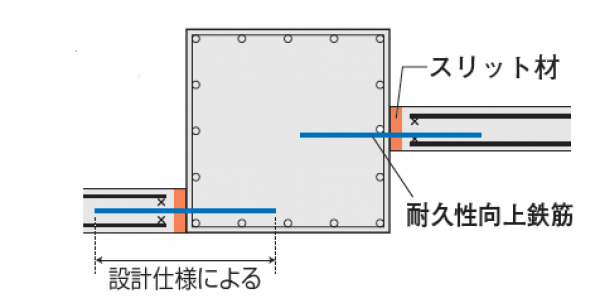

水平部

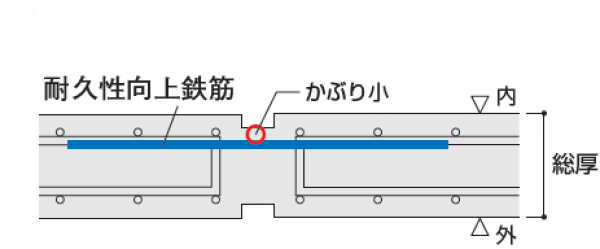

誘発目地部
スリット部の補強筋や誘発目地部の鉄筋近くは、かぶりが小さく暴露状態(鉄筋が腐食される環境下)に晒されています。それらの部分に耐久性向上鉄筋を使用することで、建物の耐久性を向上させることができます。

開口部における耐久性向上鉄筋施工例

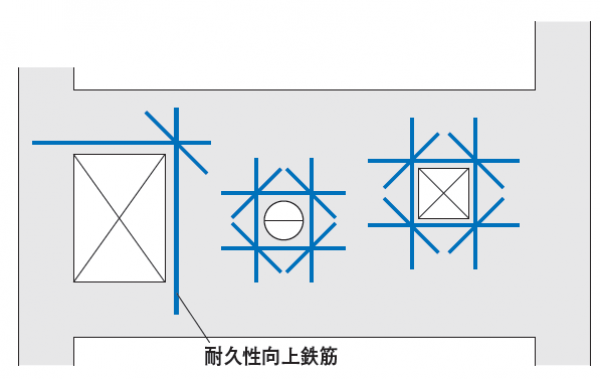

壁開口図

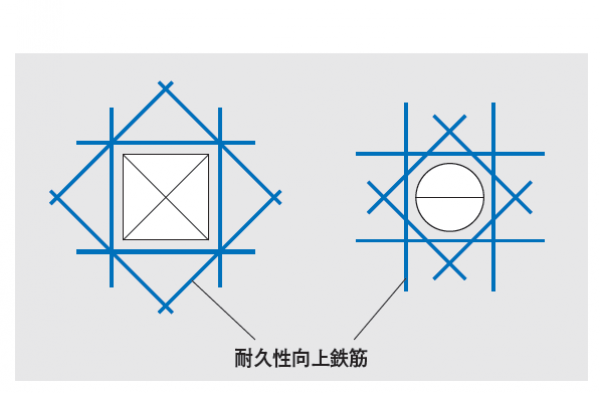

スラブ開口図
