ダイヤレン 梁貫通孔補強金物

RC造、SRC造の梁貫通孔の補強方法は、
斜筋を主体とした従来工法より施工の簡単な工場製品化の傾向になっています。
ダイヤレンは従来工法の斜筋の長所を活かして施工上の短所を解決した、
施工精度、補強効果に大変優れた工場製品です。


特徴

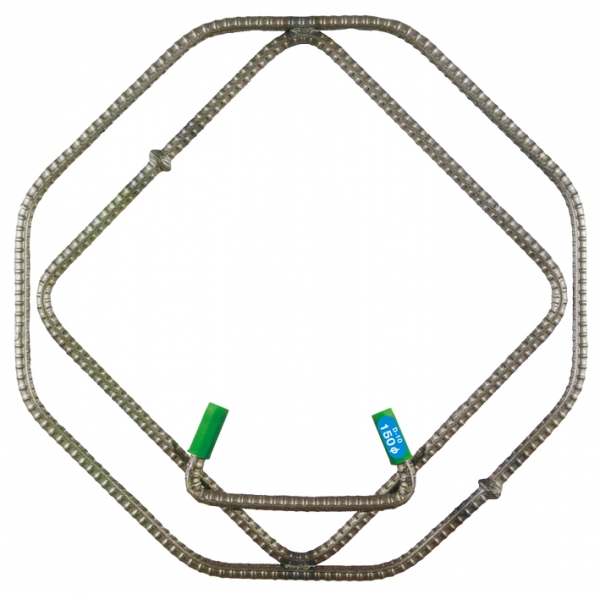

1. 開孔部に働くせん断力に対し、斜め45°方向にダイヤ型2重補強筋を配置しているので、円形型、水平垂直型に比べ、せん断補強効果が高い。
2. ダイヤレンは、上下位置で鉄筋相互を溶接閉鎖しているので、支圧、ひび割れに対する抵抗効果が高い。
3. 孔径100φ〜750φの広範囲まで補強可能。
4. ダイヤレンは軽量でコンパクトに組み立てられた製品なので、作業性・経済性に富んでいる。
5. スリーブ取付工事も容易である。

適用範囲
コンクリート強度 Fc18N〜36N
梁のあばら筋 SD295、SD345、SD390

施工方法

型枠にスリーブの芯出しを行い、スリーブ位置の孔際あばら筋を孔際より50mmずらしておく。

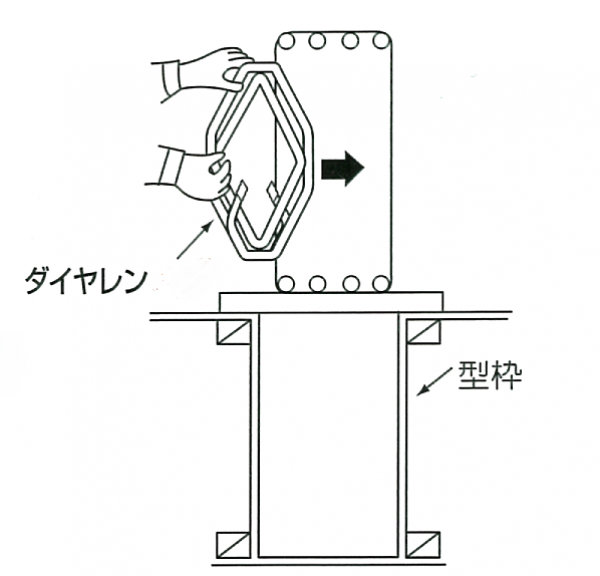

ダイヤレンをあばら筋内に挿入し、孔際あばら筋等に結束する。

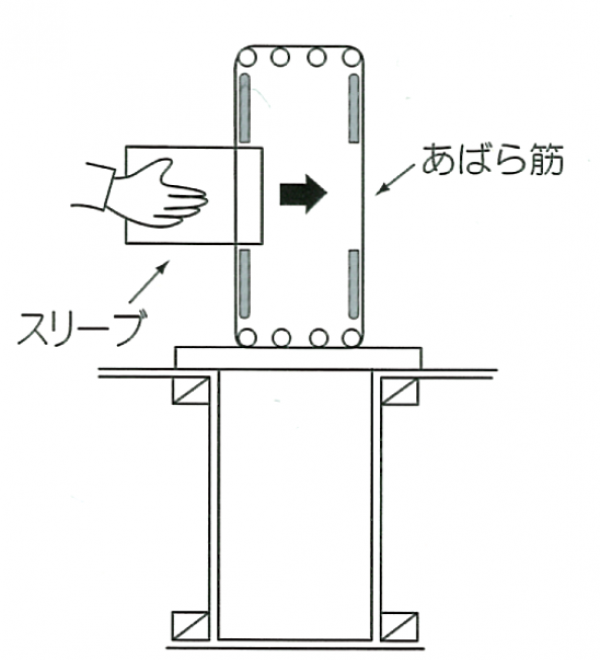

スリーブをダイヤレンのスリーブ受枝筋上に載せ、結束筋等で固定する。

標準配筋図

※開孔を有する区間のあばら筋の配置にあたっては次の点を守ることを原則としています。
1. 孔際あばら筋の組数は孔径に応じて上図のように配筋することとします。
2. 開孔補強区間(上図青色の範囲)のあばら筋組数は一般部の組数以上とします。

(財)日本建築センター評価書取得
評価番号 BCJ-C1419(変1)
評価年月日 平成8年11月20日

ダイヤレン 寸法表

製品一覧

ダイヤレン

ダイヤレン

施工精度、補強効果に大変優れた開口補強金物です。

ダイヤレン
ダイヤレンNS

ダイヤレンNS

普通強度から高強度の構造材料まで幅広い適用範囲の高強度開口補強金物です。

ダイヤレンNS
コーリョーフープS

コーリョーフープS

D10~D22まで対応でき、スリム加工はD10~D16まで対応可能な溶接閉鎖型せん断補強筋です。

コーリョーフープS
エムケーフープ

エムケーフープ/エムケースリム

高強度鉄筋MK785材を使用したせん断補強筋。柱・梁の過密配筋を解消します。

エムケーフープ/エムケースリム
WIN-S

WIN-S

ひび割れ巾の拡大を強力に防止。乾燥収縮ひび割れを大幅低減する高強度開口隅部補強筋です。

WIN-S
K-SK

K-SK

スリーブを確実に固定してずれを防止し、適正なかぶり厚さを確保した固定金具です。

K-SK
KSキャップ

KSキャップ

ワンタッチでスリット材を保護し、かぶり厚を確保する壁縦筋用のキャップです。

KSキャップ
KS振れ止筋

KS振れ止筋

スリット部の防錆振れ止め筋です。

KS振れ止筋
K-GH

K-GH

工場製作で高精度かつ納期短縮できるガードレール支柱基礎補強筋です。

K-GH
スーパーウォール

スーパーウォール

施工時間の短縮に貢献する開口部の耐震壁新設時のアンカー周りの割裂防止筋です。

スーパーウォール
D-タラップ

D-タラップ

滑りにくく安全。ステンレス製タラップに代わる亜鉛メッキ鉄筋製タラップです。

D-タラップ
耐久性向上鉄筋

耐久性向上鉄筋

日本建築センター評定を取得した溶融亜鉛めっき鉄筋です。

耐久性向上鉄筋
ダイヤレン

Z-Mダイヤレン工法

Z-Mダイヤレン工法はRC梁端部の貫通孔の補強法です。下がり天井幅を縮小し、広い室内空間を実現します。

Z-Mダイヤレン工法
近接開孔 サムネ

ダイヤレン近接2H-X工法

本工法では、開孔同士の中心間隔を従来の3倍から最小2倍まで近接して配置することを可能としました。

ダイヤレン近接2H-X工法
ダイヤレン

住宅基礎用ダイヤレン

シングル配筋基礎用のスリーブ補強筋です。

住宅基礎用ダイヤレン
