製品紹介Product introduction

エムケーフープ/エムケースリム

エムケーフープ 高強度せん断補強筋

柱<フープ筋>・梁<スターラップ筋>

電炉メーカー向山工場が開発した高強度鉄筋MK785を使用した785N/mm²の高強度せん断補強筋。
柱や梁の過密配筋を解消します。
建物の設計方針により、短期許容せん断設計では安全性確保の検討と損傷制御の検討が選択できます。
日本建築センター評定を九州、島根、静岡 、宮城の4工場で取得しました。
エムケースリムとは溶接(フラッシュバット)の際に生じる「バリ」を取り除いたエムケーフープです。
弊社の開発技術で、「A級継手」のBCJ評定を取得済みです。

特長

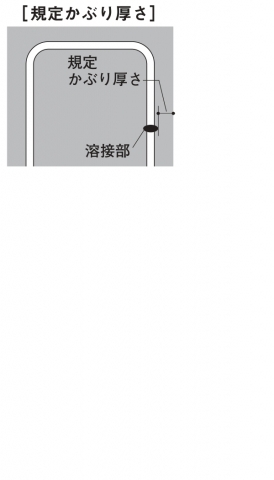

1.溶接部でもかぶり厚さを確保できます。<品質>
2.溶接部の目視による確認が容易です。<品質>
3.バリによる怪我の防止になります。<安全>
4. 母材破断溶接部曲げ90°試験で性能確認済みです。<安心>

製品概要

1.高強度鉄筋
 降伏点785N/mm² 引張強さ930N/mm²

2.せん断補強用短期許容引張応力度
 590N/mm² (普通強度鉄筋SD295の2倍)

3.せん断補強筋量が減少し過密配筋が解消されます。(普通強度鉄筋と比較)

4.せいの大きい梁には180°フック付き重ね継手として使用可能です。
 (※ 曲げ降伏しない事が確認され、かつ梁せいが1.5m以上になる場合等)

5.熱処理を行わない非調質鉄筋のため溶接後の伸びが良好です。

6.直棒材のため「捻れ」「そり」の少ない加工が可能です。(コイル材と比較)

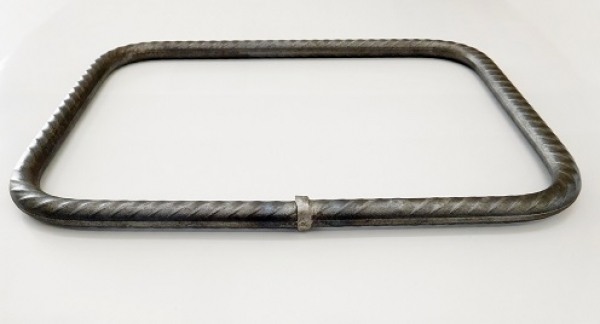

エムケースリムの切断面側面と軸面視点による状況

切断面側面と軸面視点による状況1
切断面側面と軸面視点による状況2
バリを取り除いたところ

接合部の状況

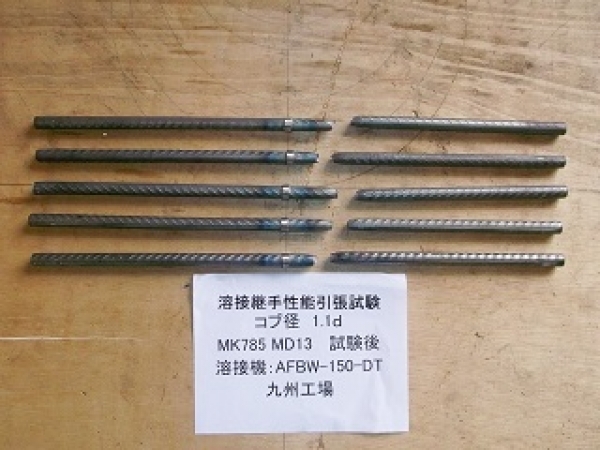

引っ張り試験
曲げ試験
曲げ試験

施工風景

写真の様に溶接部と主筋配置の干渉もなくすっきりと納まっています。

加工形式

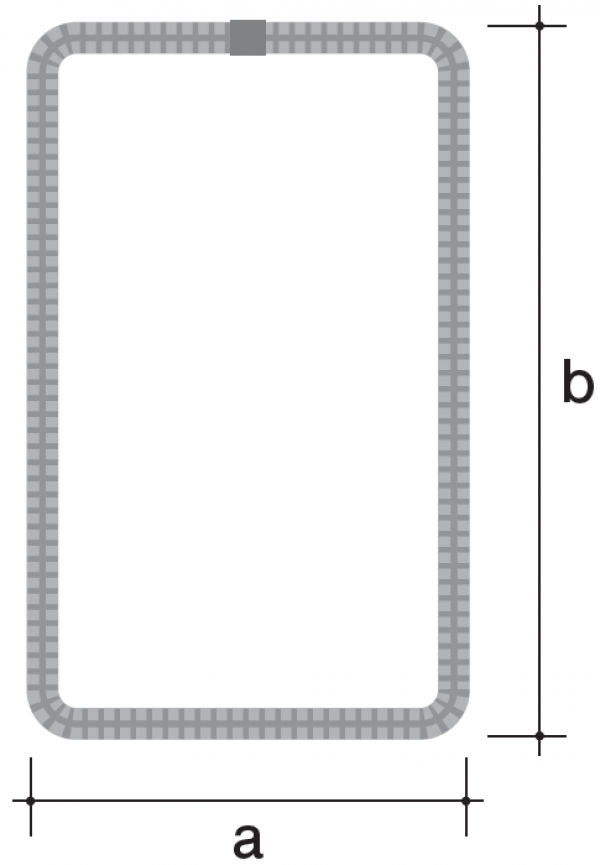

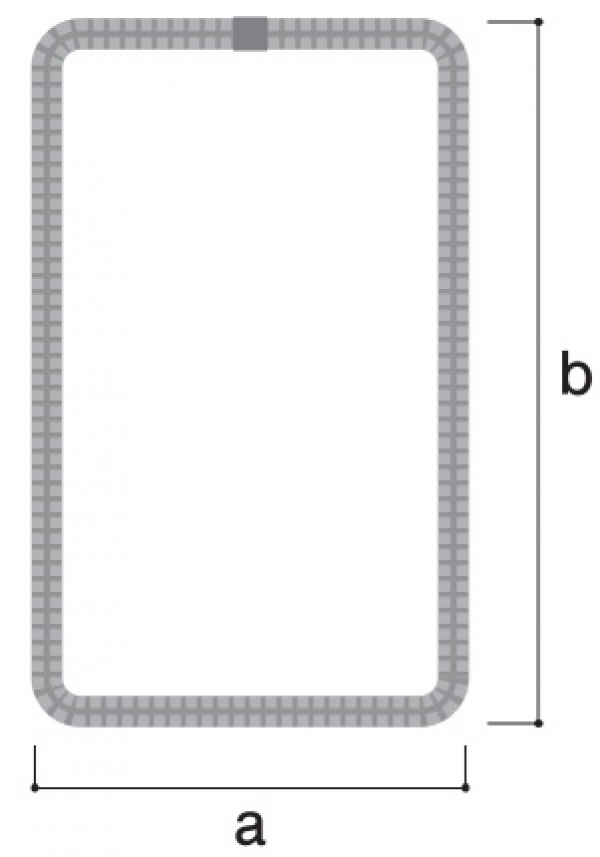

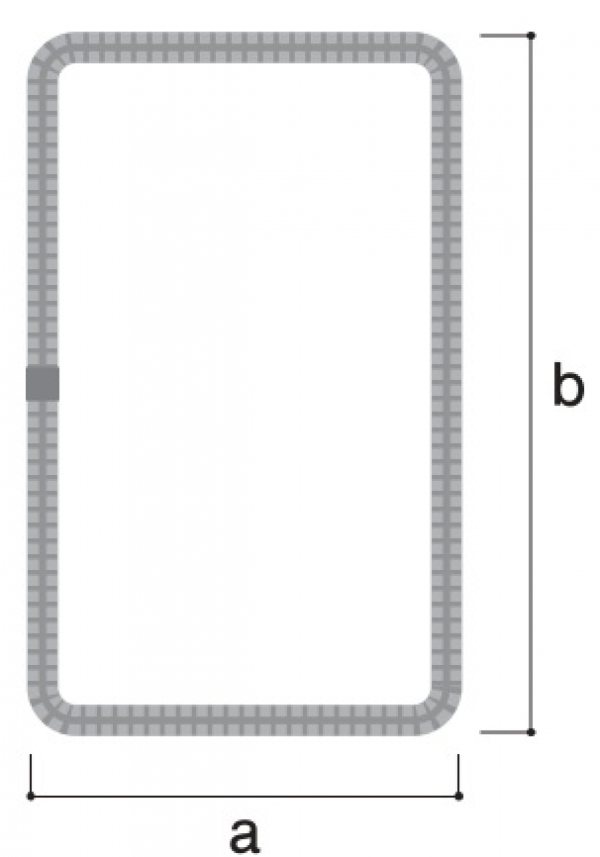

矩形閉鎖型(長辺溶接)
矩形閉鎖型(短辺溶接)

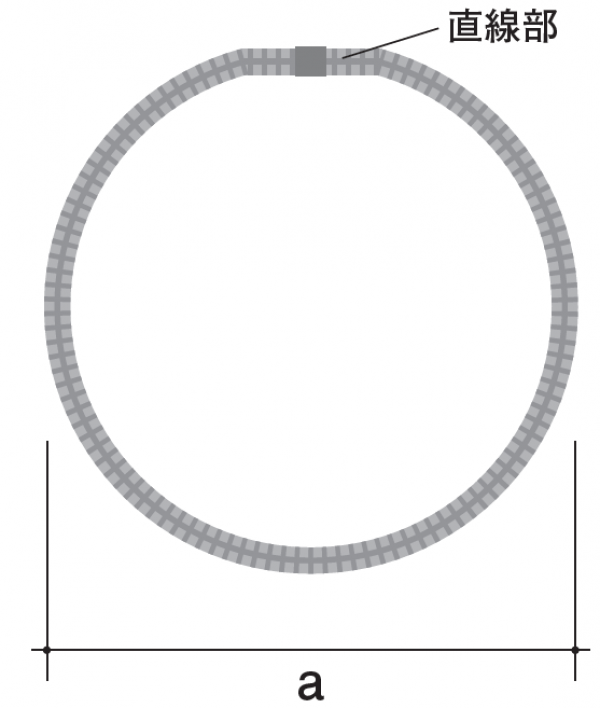

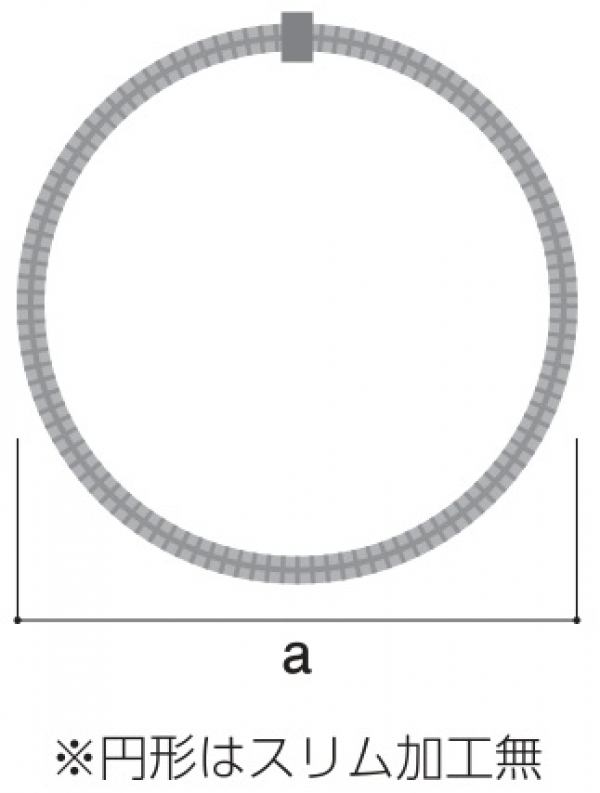

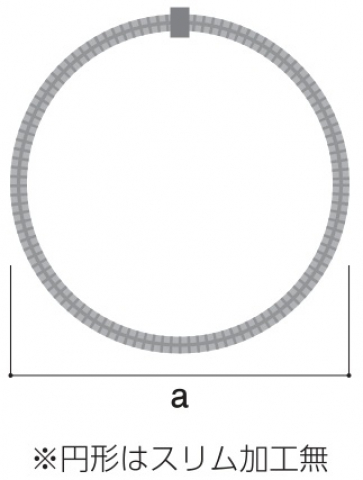

円形閉鎖型

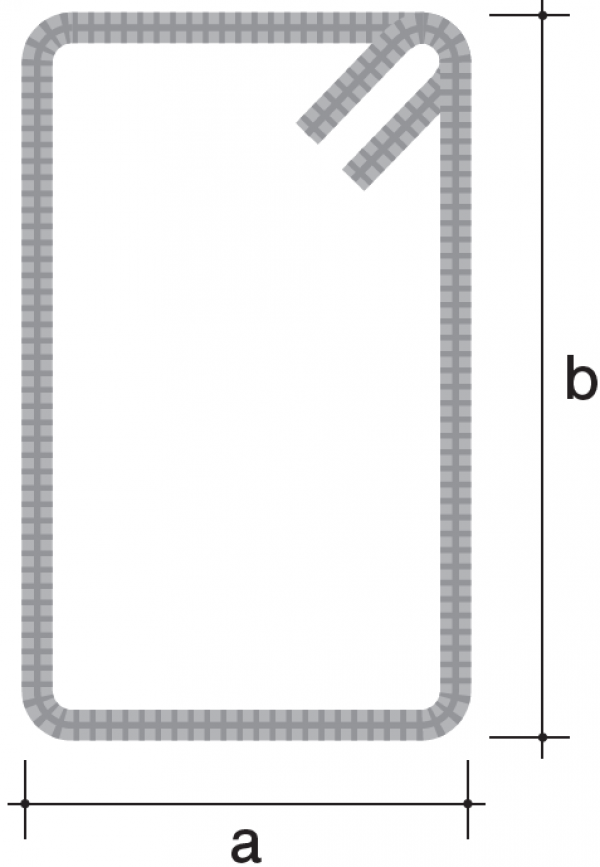

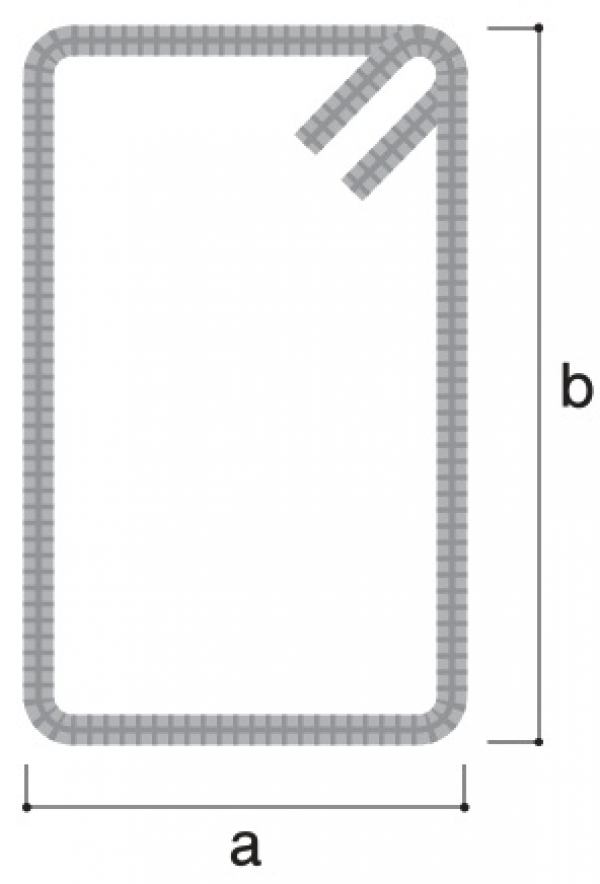

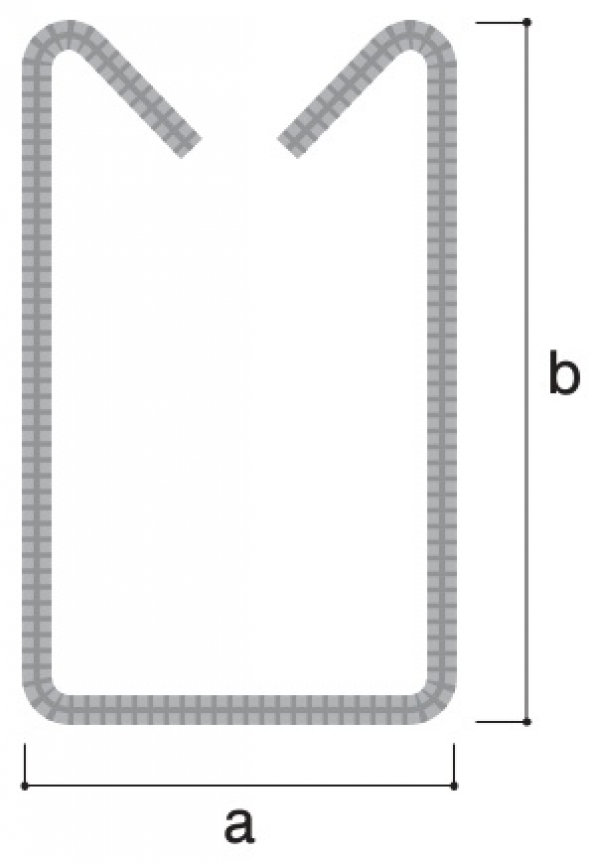

135度フック閉鎖型

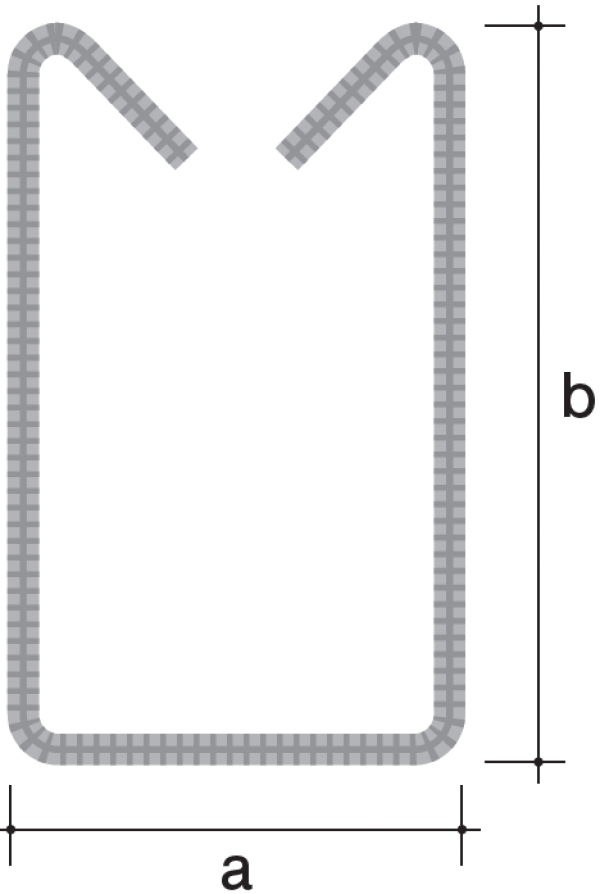

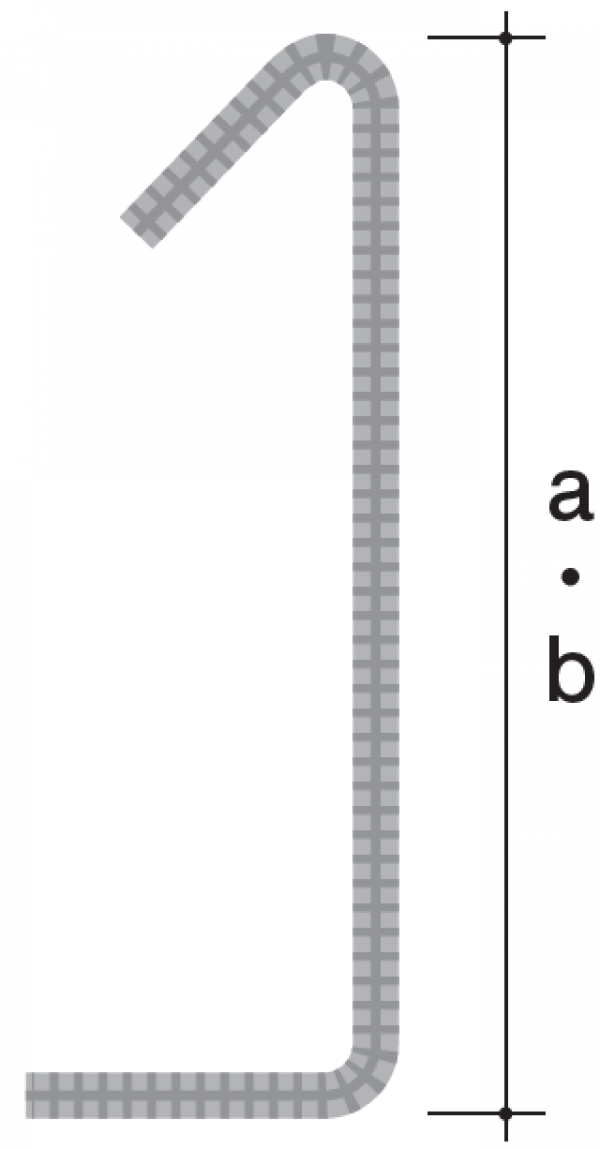

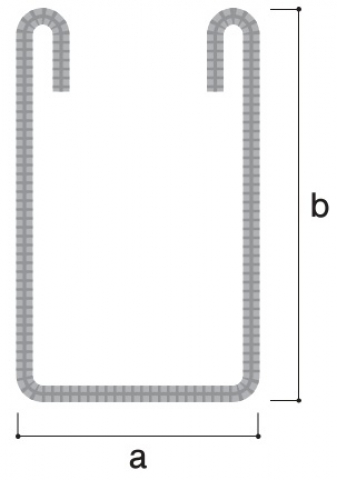

U型180°フック
U型135°フック

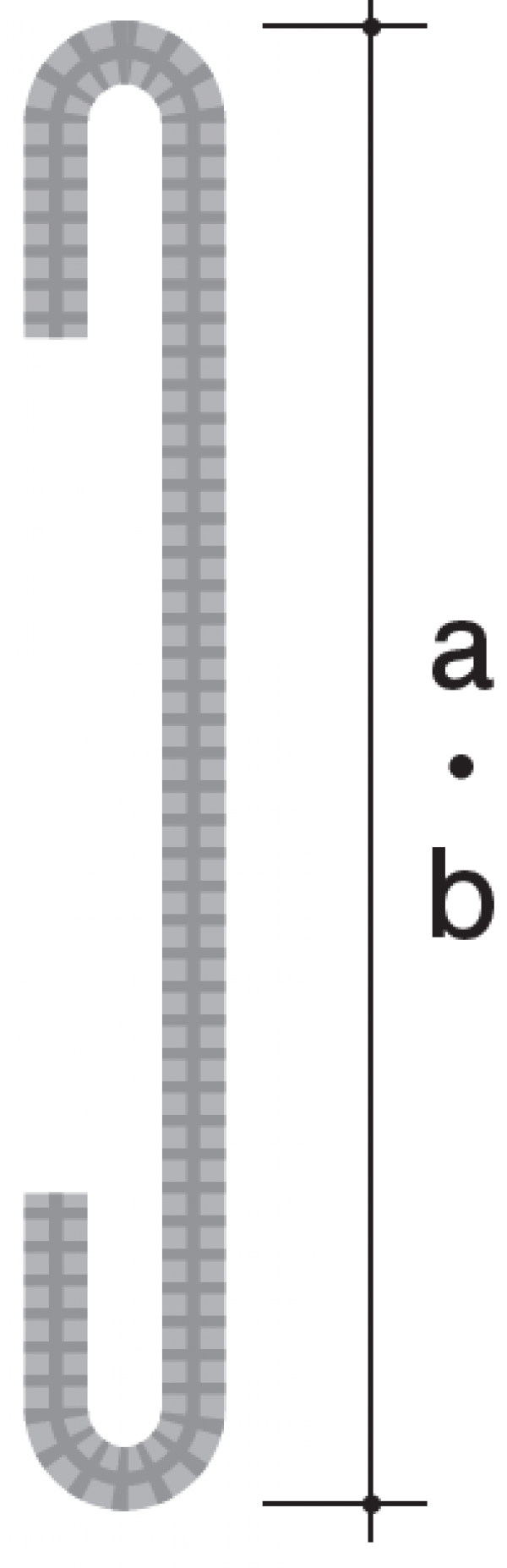

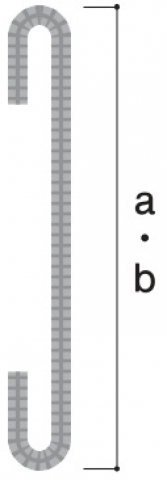

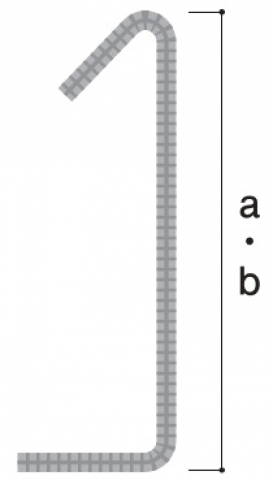

I型180°両フック

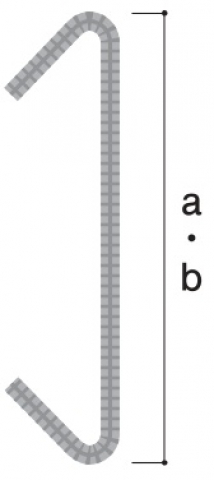

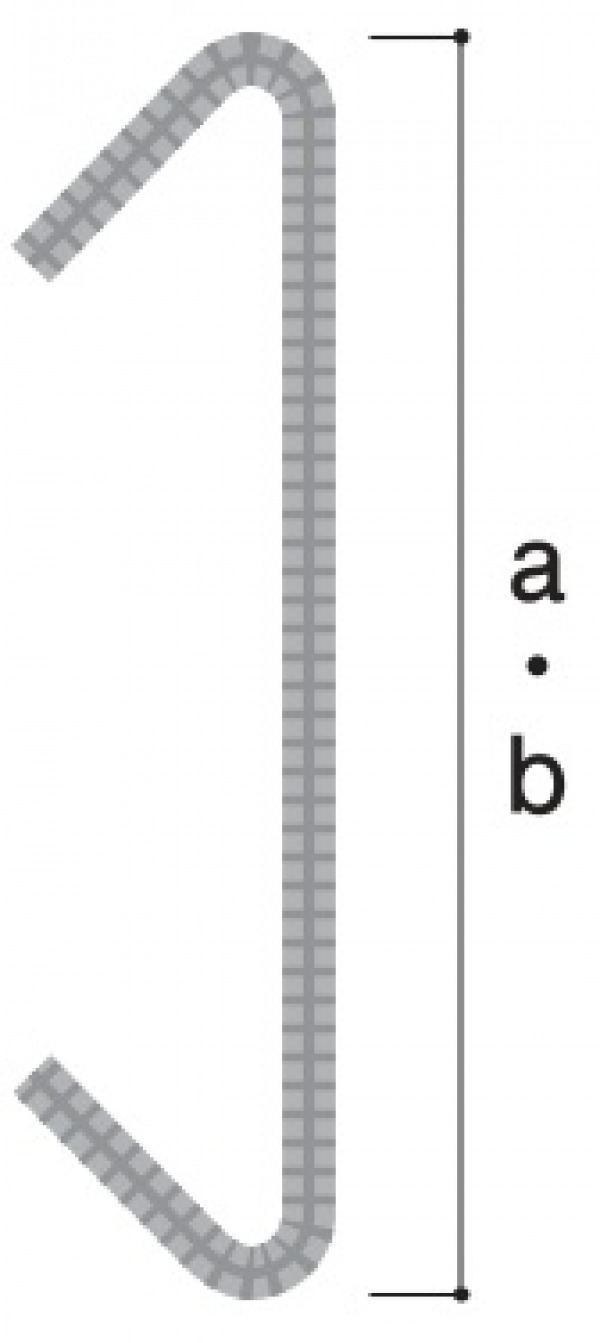

I型135°両フック

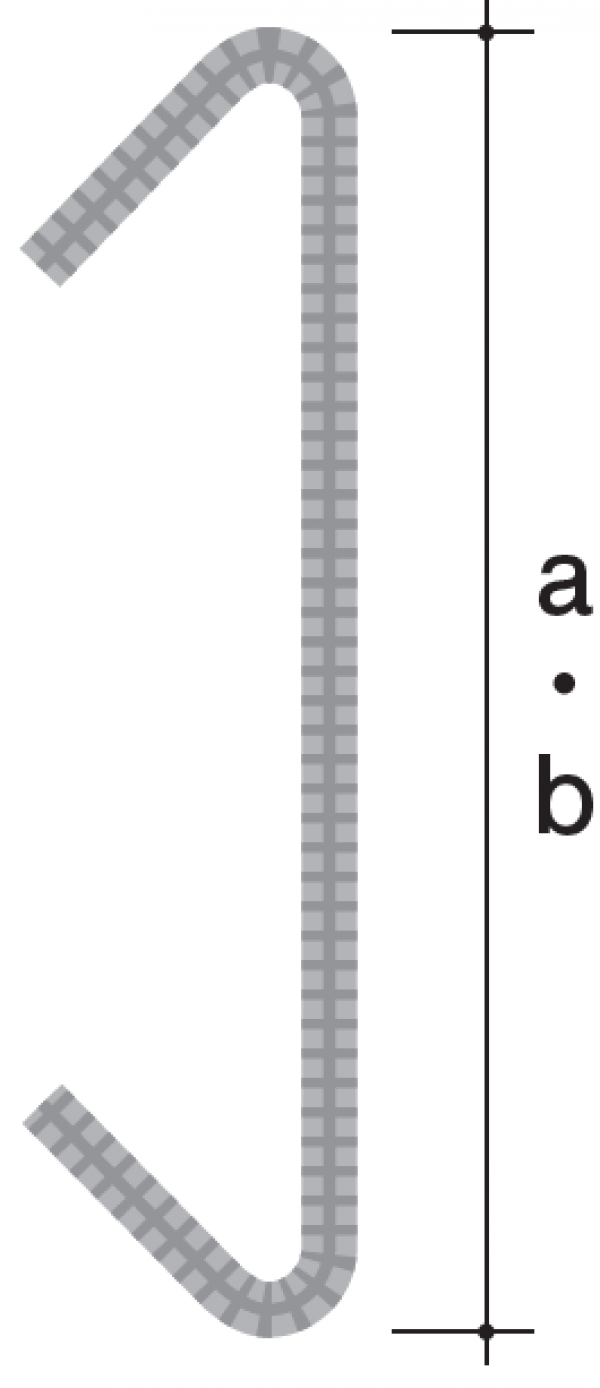

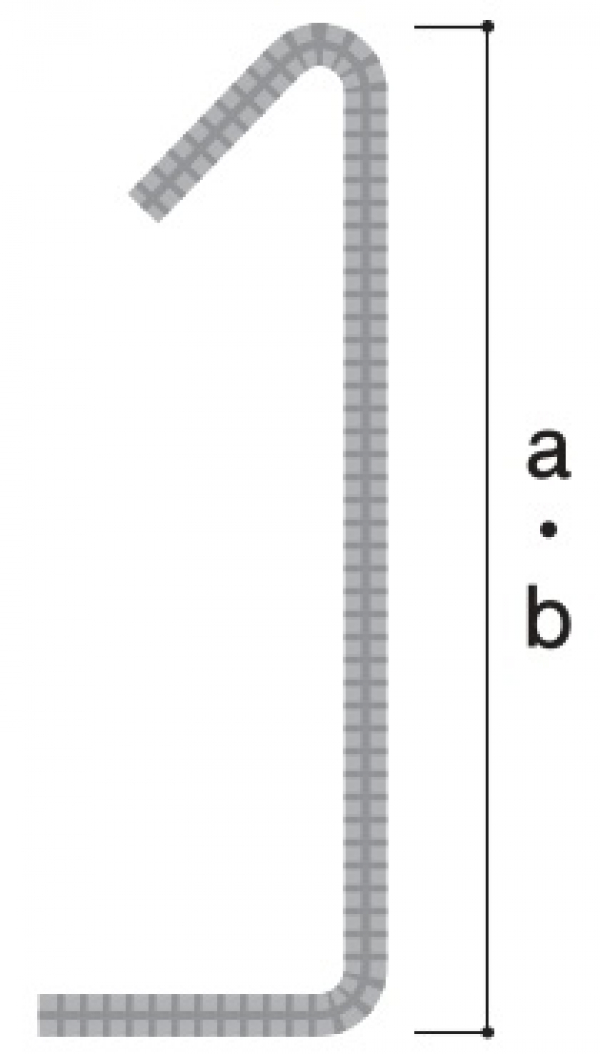

I型90°/135°フック

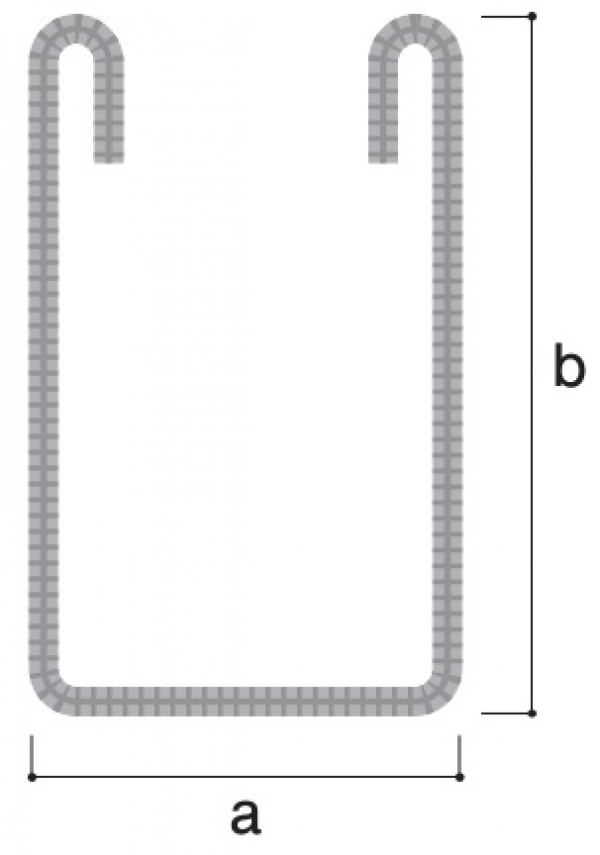

180°フック付き重ね継手

製品一覧

ダイヤレン

ダイヤレン

施工精度、補強効果に大変優れた開口補強金物です。

ダイヤレン
ダイヤレンNS

ダイヤレンNS

普通強度から高強度の構造材料まで幅広い適用範囲の高強度開口補強金物です。

ダイヤレンNS
コーリョーフープS

コーリョーフープS

D10~D22まで対応でき、スリム加工はD10~D16まで対応可能な溶接閉鎖型せん断補強筋です。

コーリョーフープS
エムケーフープ

エムケーフープ/エムケースリム

高強度鉄筋MK785材を使用したせん断補強筋。柱・梁の過密配筋を解消します。

エムケーフープ/エムケースリム
WIN-S

WIN-S

ひび割れ巾の拡大を強力に防止。乾燥収縮ひび割れを大幅低減する高強度開口隅部補強筋です。

WIN-S
K-SK

K-SK

スリーブを確実に固定してずれを防止し、適正なかぶり厚さを確保した固定金具です。

K-SK
KSキャップ

KSキャップ

ワンタッチでスリット材を保護し、かぶり厚を確保する壁縦筋用のキャップです。

KSキャップ
KS振れ止筋

KS振れ止筋

スリット部の防錆振れ止め筋です。

KS振れ止筋
K-GH

K-GH

工場製作で高精度かつ納期短縮できるガードレール支柱基礎補強筋です。

K-GH
スーパーウォール

スーパーウォール

施工時間の短縮に貢献する開口部の耐震壁新設時のアンカー周りの割裂防止筋です。

スーパーウォール
D-タラップ

D-タラップ

滑りにくく安全。ステンレス製タラップに代わる亜鉛メッキ鉄筋製タラップです。

D-タラップ
耐久性向上鉄筋

耐久性向上鉄筋

日本建築センター評定を取得した溶融亜鉛めっき鉄筋です。

耐久性向上鉄筋
ダイヤレン

Z-Mダイヤレン工法

Z-Mダイヤレン工法はRC梁端部の貫通孔の補強法です。下がり天井幅を縮小し、広い室内空間を実現します。

Z-Mダイヤレン工法
近接開孔 サムネ

ダイヤレン近接2H-X工法

本工法では、開孔同士の中心間隔を従来の3倍から最小2倍まで近接して配置することを可能としました。

ダイヤレン近接2H-X工法
ダイヤレン

住宅基礎用ダイヤレン

シングル配筋基礎用のスリーブ補強筋です。

住宅基礎用ダイヤレン
