K-GH

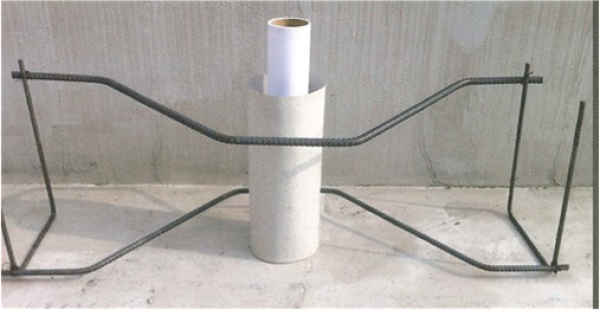

K-GH・ガードレール支柱基礎補強筋

(社)日本道路協会の標準寸法に工場製作した製品。
ダブルタイプでは施工工程の短縮が可能です。

製品概要

特徴
・取り付けの省力化

 2本を1本にまとめて工数削減(ダブルタイプ)

・品質の確保
 工場機械加工により高精度な製品

・納期の短縮
 標準寸法により工場製作が容易(標準品の在庫確保)

・耐久性の向上
 ヒビ割れ等に対して耐久性に優れた溶融亜鉛めっき製品も製作可能

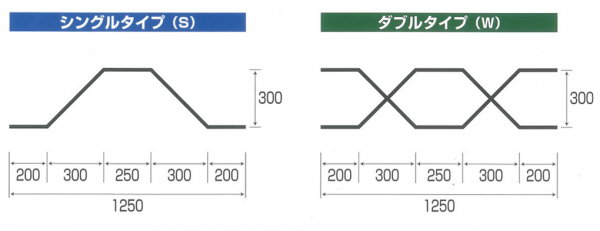

標準加工寸法・重量

シングルタイプ ダブルタイプ
品番 製品径 重量(kg) 品番 製品径 重量(kg)
13S D13 1.49 13W D13 2.98
16S D16 2.33 16W D16 4.66
19D D19 3.37 19W D19 6.74
22S D22 4.55 22W D22 9.10
25S D25 5.96 25W D25 11.92

〔鉄筋材質〕D13~D16(SD295A),D19~D25(SD345)
※溶融亜鉛めっき加工も可能です。
