製品紹介Product introduction

コーリョーフープS

コーリョーフープS 柱・梁用溶接閉鎖型せん断補強筋

コーリョーフープSはフラッシュバット、もしくはアプセットバット、のいずれかの溶接をした溶接閉鎖型せん断補強筋です。アプセットバット溶接は、D10~D22まで対応できます、フラッシュバット溶接は、溶接部に生じる「バリ」を除去したものを標準としました。「バリ」取りは弊社独自に加工方法を開発したことにより、従来と同じコストで安心安全、施工性を向上させた製品です。

製品概要

・スリム加工とはフラッシュバット溶接した溶接部のバリを1.1d(dは鉄筋呼び径)まで削り取り、A級継手性能を確保したせん断補強筋です。

・溶接部の目視による確認が容易です。

・溶接部と主筋配置干渉の考慮を軽減します。

・溶接部のコンクリートかぶり厚さを適正に確保します。

・溶接バリによる怪我の危険性を軽減します。

製品規格

・鋼種

SD295A D10~D16
SD345  D10~D22

・溶接種類

フラッシュバット溶接
アプセットバット溶接
※SD345 D19、D22はアプセットバット溶接のみです。
※フラッシュバット溶接はスリム加工が可能です。

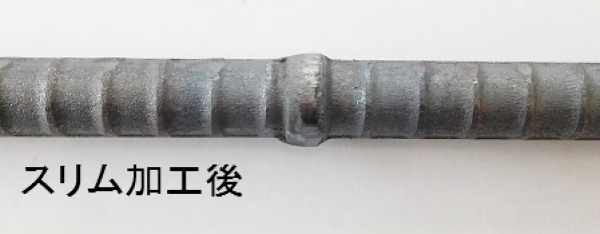

スリム加工(バリ取り)の特長

・スリム加工とはフラッシュバット溶接した溶接部のバリを1.1d(dは鉄筋呼び径)まで削り取り、A級継手性能を確保したせん断補強筋です。

・溶接部の目視による確認が容易です。

・溶接部と主筋配置干渉の考慮を軽減します。

・溶接部のコンクリートかぶり厚さを適正に確保します。

・溶接バリによる怪我の危険性を軽減します。

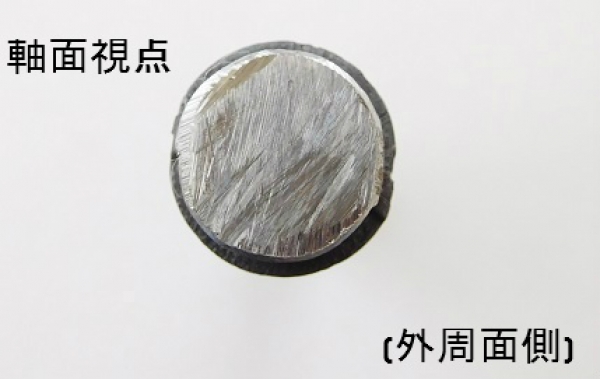

フラッシュバット溶接〔断面図〕

適用範囲

●鉄筋径 D10、D13、D16    ●鉄筋材質 SD295、SD345

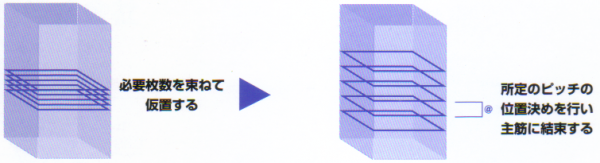

施工要領

柱<フープ筋>
梁<スターラップ筋>

加工形式

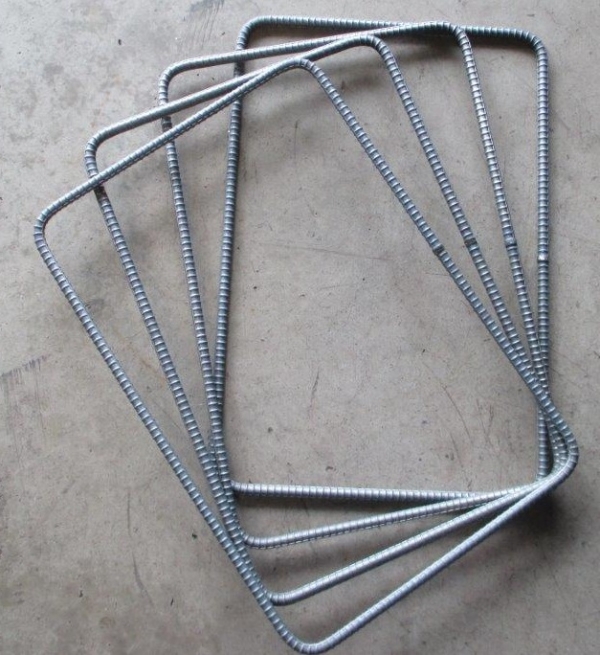

 矩形閉鎖型(長辺溶接)
矩形閉鎖型(短辺溶接)
円形閉鎖型
135度フック閉鎖型
U型180°フック
U型135°フック
I型180°両フック
I型135°両フック
I型90°/135°フック
