住宅基礎用ダイヤレン

住宅基礎用ダイヤレン
-シングル配筋基礎用スリーブ補強筋-

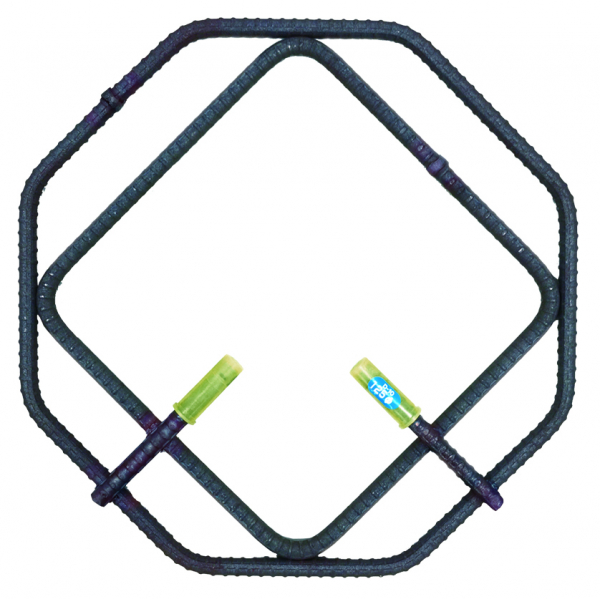

住宅基礎用ダイヤレンは、3階建て以下の木質系(在来軸組講法・枠組壁工法)及び鉄鋼系(軽量鉄骨構造)住宅等の布基礎及びべた基礎において、シングル配筋された基礎梁部分に設けられる貫通孔における孔周囲に補強する開孔補強筋です。
補強計算は不要で、店舗等の基礎にも適用可能です。安全に施工できるスリム加工溶接「KS-F溶接」を採用しており、シングル配筋に最適な重なりのない形状となっております。住宅基礎シングル配筋用既製スリーブ補強筋として初めてBCJ評定(一般財団法人 日本建築センター BCJ評定 -LC0150-01)を取得しました。

特長

・補強計算不要!1箇所に1枚付けるだけ

・安全・確実な施工で品質確保!


・シングル配筋に最適な重なりのない形状

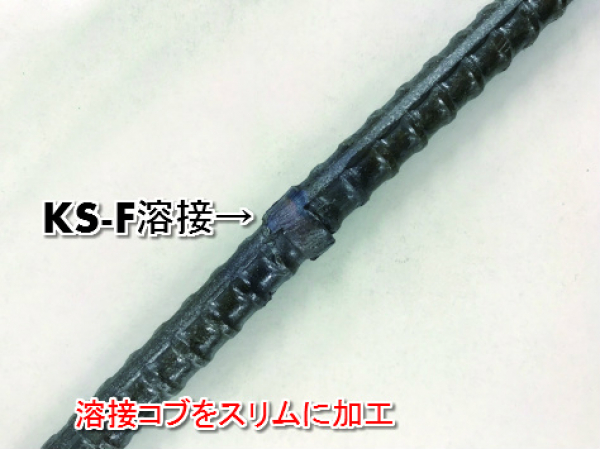

・安全に施工できるスリム加工溶接「KS-F溶接」(特許取得)を採用!

※右記参照

・店舗等の基礎にも適用可能!

適用範囲

(1)構造
・地上階数:3階以下、建築物の高さ:13m以下、軒の高さ:9m以下
・梁の種類:シングル配筋の基礎梁
・基礎梁の幅:150mm以上
(平成12年建設省告示第1347号の仕様規定を満足する場合は120㎜以上とする。)
・基礎梁のせい:420㎜以上(べた基礎)、540㎜以上(布基礎)
・コンクリート設計基準強度(Fc):18N/mm2 以上30N/mm2 以下
・基礎梁の主筋:D22以下

(2)貫通孔
・貫通孔の径(H)は、基礎梁のせいの1/4以下かつ、呼び径125Φ以下とする。
・連続する貫通孔の間隔は両貫通孔の平均径の3倍以上とする。
・縦並びの貫通孔は、その貫通孔径の合計(H1+H2)を基礎梁のせいの1/4以下とする。

製品の概要

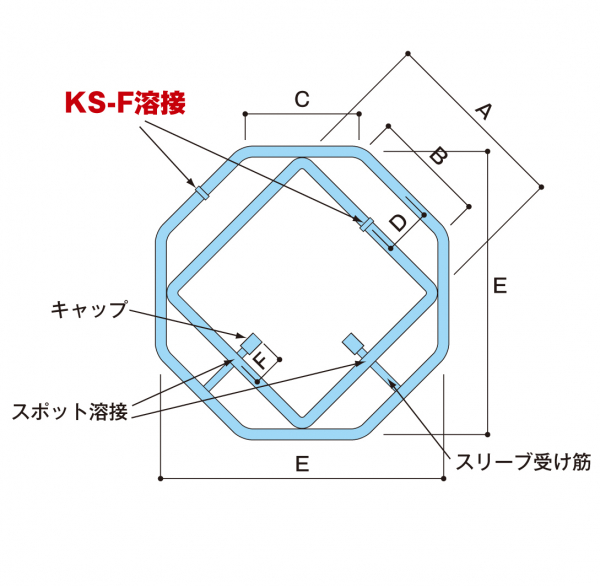

孔呼び径 タイプ サイズ A㎜ B㎜ C㎜ D㎜ E㎜ F㎜ 重量(kgf/枚)
80Φ D10 10 205 125 113 40 290 54 1.10
100φ D10 10 205 125 113 40 290 45 1.09
125Φ D10 10 231 151 113 40 327 45 1.21

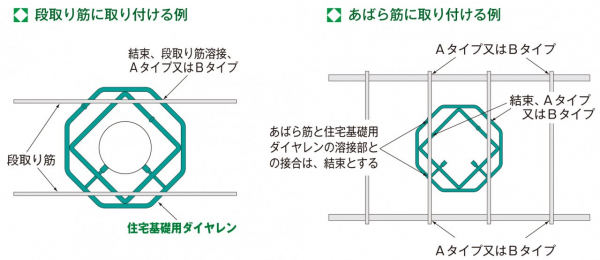

施工例

製品一覧

ダイヤレン

ダイヤレン

施工精度、補強効果に大変優れた開口補強金物です。

ダイヤレン
ダイヤレンNS

ダイヤレンNS

普通強度から高強度の構造材料まで幅広い適用範囲の高強度開口補強金物です。

ダイヤレンNS
コーリョーフープS

コーリョーフープS

D10~D22まで対応でき、スリム加工はD10~D16まで対応可能な溶接閉鎖型せん断補強筋です。

コーリョーフープS
エムケーフープ

エムケーフープ/エムケースリム

高強度鉄筋MK785材を使用したせん断補強筋。柱・梁の過密配筋を解消します。

エムケーフープ/エムケースリム
WIN-S

WIN-S

ひび割れ巾の拡大を強力に防止。乾燥収縮ひび割れを大幅低減する高強度開口隅部補強筋です。

WIN-S
K-SK

K-SK

スリーブを確実に固定してずれを防止し、適正なかぶり厚さを確保した固定金具です。

K-SK
KSキャップ

KSキャップ

ワンタッチでスリット材を保護し、かぶり厚を確保する壁縦筋用のキャップです。

KSキャップ
KS振れ止筋

KS振れ止筋

スリット部の防錆振れ止め筋です。

KS振れ止筋
K-GH

K-GH

工場製作で高精度かつ納期短縮できるガードレール支柱基礎補強筋です。

K-GH
スーパーウォール

スーパーウォール

施工時間の短縮に貢献する開口部の耐震壁新設時のアンカー周りの割裂防止筋です。

スーパーウォール
D-タラップ

D-タラップ

滑りにくく安全。ステンレス製タラップに代わる亜鉛メッキ鉄筋製タラップです。

D-タラップ
耐久性向上鉄筋

耐久性向上鉄筋

日本建築センター評定を取得した溶融亜鉛めっき鉄筋です。

耐久性向上鉄筋
ダイヤレン

Z-Mダイヤレン工法

Z-Mダイヤレン工法はRC梁端部の貫通孔の補強法です。下がり天井幅を縮小し、広い室内空間を実現します。

Z-Mダイヤレン工法
近接開孔 サムネ

ダイヤレン近接2H-X工法

本工法では、開孔同士の中心間隔を従来の3倍から最小2倍まで近接して配置することを可能としました。

ダイヤレン近接2H-X工法
ダイヤレン

住宅基礎用ダイヤレン

シングル配筋基礎用のスリーブ補強筋です。

住宅基礎用ダイヤレン
