製品紹介Product introduction

K-SK

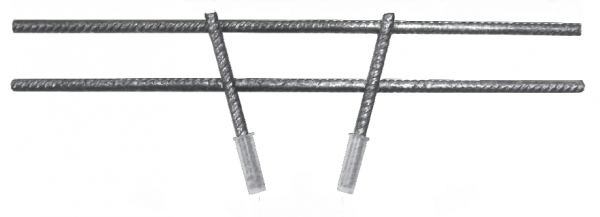

K-SK コーリョースリーブ固定金具

コンクリートの打設時に発生する、コンクリート圧や振動でスリーブ位置がずれる事があります。
作業現場では、“はつる”などを施していますが、大変手間がかかります。
また、大きく“はつる”ことで梁の設計耐力やカブリの問題もおきています。
新発売のK−SK(コーリョースリーブ固定金具)は、孔を確実に固定して錆びの発生を防止します。

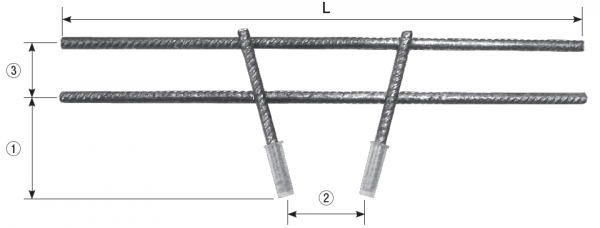

製品寸法(単位:mm)

品名 型番 対応スリーブ径 L (1) (2) (3) 鉄筋径
K−SK 50-75 500φ~750φ 900 100 300 40 D10
K−SK 25-35 250φ〜350φ 500 75 180 30 D6
K−SK 12-20 125φ〜200φ 400 60 100 30 D6
K−SK 05-10 50φ〜100φ 300 55 45 30 D6

施工例

補強筋 結束施工

施工要領
(1)スリーブ補強筋を結束固定
(2)K-SK金具を補強筋の
   内側に結束固定(
位置)
スターラップ 結束施工

施工要領
(1)スリーブの上、下の内側に
   K-SK金具を結束固定(位置)
